Lịch thay dầu hộp giảm tốc gồm hai mốc: lần thay đầu tiên sau giai đoạn chạy rà (tài liệu bảo dưỡng của SEW-Eurodrive ghi sau 500 giờ vận hành, trừ khi hồ sơ máy cho phép bỏ qua) và các lần thay định kỳ phụ thuộc loại dầu và nhiệt độ dầu. Mốc tham khảo thường gặp là khoảng 10.000 giờ hoặc 2 năm với dầu khoáng, khoảng 20.000 giờ hoặc 4 năm với dầu tổng hợp, khi nhiệt độ dầu ổn định quanh 70°C; dầu nóng hơn, môi trường ẩm hoặc bụi thì phải thay sớm hơn. Giữa các lần thay, kiểm tra mức dầu và rò rỉ hằng tháng, kiểm tra tình trạng dầu mỗi 3.000 giờ hoặc 6 tháng. Bài này hướng dẫn chu kỳ, quy trình 10 bước và cách đọc mức dầu cho hộp giảm tốc tại nhà máy miền Bắc.
Tóm tắt nhanh
- Lần thay đầu: sau chạy rà để xả mạt kim loại sinh ra khi bánh răng mới ăn khớp.
- Chu kỳ định kỳ: theo giờ vận hành và nhiệt độ dầu; dầu tổng hợp cho chu kỳ dài hơn dầu khoáng.
- Thay sớm khi: dầu đen, có mùi khét, đục như sữa, có bọt hoặc mạt kim loại, nhiệt độ hộp tăng bất thường.
- Quy trình: xả khi dầu còn ấm, lấy mẫu dầu cũ, súc rửa khi cần, nạp đúng loại và đúng lượng, chạy thử rồi kiểm tra lại mức dầu.
- Mức dầu: đọc khi máy dừng, theo đúng kiểu báo mức và tư thế lắp; thiếu dầu hay thừa dầu đều gây hại.
Dầu dùng để thay phải đúng loại và cấp nhớt ghi trên nhãn máy; các dòng phổ biến có trong danh mục dầu hộp số bánh răng Shell Omala.
Chu kỳ thay dầu hộp giảm tốc
Lần thay đầu tiên sau chạy rà
Khi hộp giảm tốc mới hoặc vừa thay bánh răng, bề mặt răng mài khớp với nhau trong những giờ chạy đầu tiên và sinh ra mạt kim loại rất mịn. Mạt này nằm lại trong dầu, tiếp tục gây mài mòn nếu không được xả. Tài liệu bảo dưỡng hộp giảm tốc công nghiệp của SEW-Eurodrive ghi lần thay dầu đầu tiên sau 500 giờ vận hành, đồng thời lưu ý có thể bỏ qua trong một số điều kiện ghi ở hồ sơ đặt hàng. Với hộp của hãng khác, hãy tra mốc tương ứng trong sách hướng dẫn.
Chu kỳ định kỳ theo loại dầu và nhiệt độ
| Loại dầu | Mốc tham khảo ở nhiệt độ dầu khoảng 70°C | Ghi chú |
|---|---|---|
| Dầu bánh răng gốc khoáng (CLP), ví dụ Omala S2 GX | Khoảng 10.000 giờ hoặc 2 năm, tùy điều kiện nào đến trước | Rút ngắn khi dầu nóng, ẩm, bụi |
| Dầu bánh răng tổng hợp (CLP HC gốc PAO, CLP PG gốc PAG), ví dụ Omala S4 GXV, Omala S4 WE | Khoảng 20.000 giờ hoặc 4 năm | Chỉ áp dụng khi dầu không bị nhiễm bẩn |
| Hộp làm việc trong điều kiện khắc nghiệt (ẩm cao, ăn mòn, nhiệt độ thay đổi lớn) | Ngắn hơn hai mốc trên | Nên quyết định theo kết quả phân tích dầu |
Các mốc trên là con số tham khảo phổ biến trong tài liệu bảo dưỡng hộp giảm tốc, không thay thế khuyến cáo của nhà sản xuất. Tài liệu hiện hành của SEW-Eurodrive trình bày chu kỳ dưới dạng biểu đồ theo nhiệt độ bể dầu và loại dầu; nguyên tắc chung là nhiệt độ dầu càng cao, chu kỳ càng ngắn.
Yếu tố làm rút ngắn chu kỳ
- Nhiệt độ cao: SEW-Eurodrive yêu cầu kiểm tra nhiệt độ vỏ hộp hằng ngày, tối đa 90°C với dầu khoáng và 100°C với dầu tổng hợp.
- Nước và hơi ẩm: nước ngưng tụ làm dầu nhũ hóa, giảm khả năng chịu tải và gây gỉ.
- Bụi, mạt: hạt cứng lọt vào qua phớt, lỗ thông hơi làm mài mòn răng và ổ bi.
- Tải va đập, khởi động – dừng liên tục: dầu bị cắt và nóng cục bộ nhiều hơn.
Thay theo tình trạng dầu
Thay vì chỉ đếm giờ, nhiều nhà máy kiểm tra tình trạng dầu mỗi 3.000 giờ vận hành hoặc ít nhất 6 tháng một lần (mốc SEW-Eurodrive khuyến nghị) và phân tích mẫu dầu để quyết định thay hay dùng tiếp. Cách làm này vừa tránh thay dầu còn tốt, vừa phát hiện sớm hỏng hóc. Xem thêm bài phân tích dầu nhớt định kỳ và lợi ích kéo dài chu kỳ thay dầu.
Dấu hiệu cần thay dầu sớm hơn lịch
| Dấu hiệu | Nguyên nhân thường gặp | Việc cần làm |
|---|---|---|
| Dầu sẫm màu nhanh, có mùi khét | Dầu bị oxy hóa do quá nhiệt | Thay dầu, tìm nguyên nhân nóng (quá tải, thiếu dầu, sai độ nhớt) |
| Dầu đục, trắng như sữa | Lẫn nước do ngưng tụ hoặc nước lọt qua phớt | Thay dầu, kiểm tra phớt và bầu thông hơi |
| Nhiều bọt trên kính thăm | Mức dầu quá cao, dầu nhiễm bẩn hoặc trộn lẫn | Kiểm tra mức dầu, xem bài dầu bánh răng có bọt |
| Mạt kim loại bám nút xả từ tính, dầu lấp lánh | Mòn răng, mòn ổ bi | Thay dầu, kiểm tra bánh răng; xem bài dầu hộp số có mạt kim loại |
| Hộp kêu to, rung tăng | Thiếu dầu, dầu xuống cấp hoặc hỏng cơ khí | Dừng kiểm tra; tham khảo bài hộp số máy ép kêu |
Quy trình thay dầu hộp giảm tốc 10 bước
- Chuẩn bị: đúng loại và cấp nhớt dầu theo nhãn máy, đủ lượng dầu theo tư thế lắp, khay hứng, phễu và bình chứa sạch, gioăng nút xả mới, giẻ không xơ, găng tay, kính bảo hộ.
- Chạy máy cho dầu ấm: dầu ấm chảy nhanh và cuốn theo cặn tốt hơn dầu nguội. Cẩn thận vì vỏ hộp và dầu có thể đủ nóng để gây bỏng.
- Dừng máy, cô lập nguồn: ngắt điện, khóa và treo biển theo quy định an toàn của nhà máy. Các bước an toàn chi tiết có trong bài an toàn khi thay dầu nhớt công nghiệp.
- Vệ sinh bên ngoài: lau sạch quanh nút nạp, nút xả, bầu thông hơi để bụi không rơi vào hộp khi mở.
- Mở nút thông hơi hoặc nút nạp, rồi mở nút xả ở điểm thấp nhất. Lấy một mẫu dầu ở giữa dòng xả nếu cần gửi phân tích.
- Kiểm tra dầu cũ và nút xả: quan sát màu, mùi, nước, mạt kim loại trên nút xả từ tính; ghi lại vào sổ bảo dưỡng.
- Súc rửa khi cần: khi dầu cũ quá bẩn, có nhiều cặn hoặc khi đổi sang gốc dầu khác, súc bằng một lượng nhỏ dầu mới hoặc dầu súc theo khuyến cáo, chạy không tải ngắn rồi xả hết. Không dùng dầu diesel hay dung môi nếu sách hướng dẫn không cho phép.
- Đóng nút xả với gioăng mới, siết đúng lực, không để rò rỉ.
- Nạp dầu mới qua phễu có lưới lọc sạch đến đúng mức quy định, không nạp vượt mức. Với hộp có lọc dầu, thay hoặc vệ sinh lõi lọc cùng lúc.
- Chạy thử và kiểm tra lại: chạy không tải vài phút, quan sát rò rỉ, tiếng ồn; dừng máy, chờ dầu lắng rồi kiểm tra lại mức dầu và bổ sung nếu thiếu. Ghi ngày thay, loại dầu, lượng dầu và số giờ máy.
Dầu thải phải được thu gom và xử lý theo quy định; tham khảo bài xử lý dầu nhớt thải đúng quy định. Dụng cụ chứa dầu mới cần sạch, xem thêm vệ sinh thùng chứa dầu nhớt.
Kiểm tra mức dầu hộp giảm tốc đúng cách
Đọc theo kiểu báo mức của hộp
- Kính thăm dầu: mức dầu nằm trong vạch hoặc ở giữa kính khi máy dừng.
- Que thăm: rút que, lau sạch, cắm lại hết cỡ rồi rút ra đọc giữa vạch min và max.
- Nút báo mức (nút tràn): mở nút; dầu vừa chạm mép lỗ hoặc rỉ nhẹ là đủ.
Mức dầu phụ thuộc tư thế lắp
Cùng một hộp giảm tốc, lắp trục nằm ngang, trục đứng hay lắp treo tường cần lượng dầu khác nhau, và vị trí nút báo mức, nút xả, nút thông hơi cũng thay đổi theo. Các hãng thường ký hiệu tư thế lắp (ví dụ M1 đến M6) và ghi lượng dầu riêng cho từng tư thế. Khi đổi tư thế lắp, phải đổi lại lượng dầu và vị trí các nút theo sách hướng dẫn.
Thời điểm đọc
Đọc mức dầu khi máy đã dừng và dầu đã chảy về đáy hộp. Nếu sách hướng dẫn quy định đọc ở trạng thái nguội hoặc nóng, làm đúng quy định đó vì dầu giãn nở khi nóng. Kiểm tra mức dầu và rò rỉ nên làm hằng tháng.
Thiếu dầu hay thừa dầu đều gây hại
| Tình trạng | Hậu quả |
|---|---|
| Thiếu dầu | Răng và ổ bi không được nhúng hoặc vung dầu đủ, nhiệt tăng, mòn nhanh, rỗ bề mặt răng |

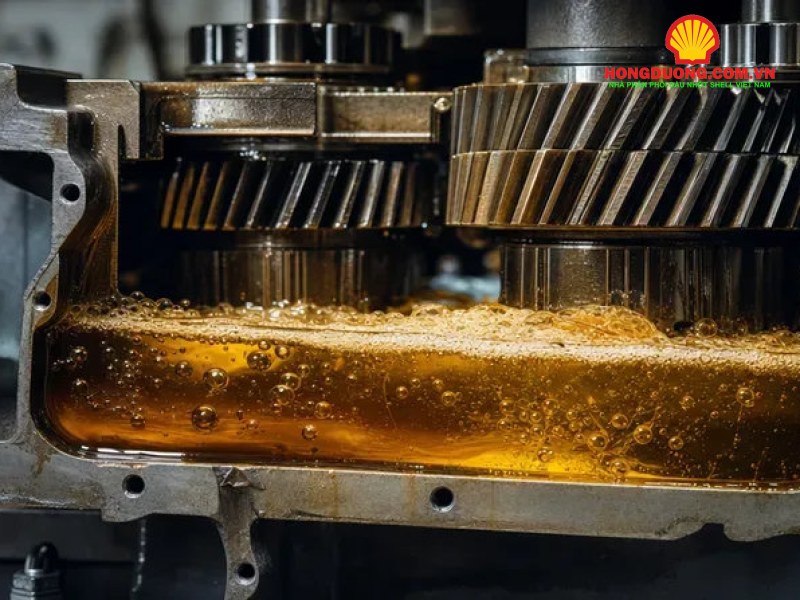

| Thừa dầu | Bánh răng khuấy dầu, hộp nóng, tạo bọt, áp suất trong hộp tăng, dầu trào qua phớt và bầu thông hơi |
Đổi loại dầu khi thay: lưu ý quan trọng
- Khoáng sang PAO: thường tương thích, nhưng nên xả sạch và súc để tận dụng hết ưu điểm của dầu tổng hợp.
- Sang dầu PAG (như Omala S4 WE): PAG không trộn được với dầu khoáng và đa số dầu tổng hợp khác. TDS của Shell hướng dẫn súc hệ thống bằng lượng tối thiểu dầu mới, chạy không tải, xả khi còn ấm; nên thay phớt đã tiếp xúc dầu khoáng và kiểm tra dầu sau vài ngày vận hành. Sơn bên trong hộp cũng cần tương thích với PAG.
- Hộp số lớn có hệ tuần hoàn: thay dầu cùng với thay lọc, kiểm tra bơm, bộ làm mát. Nếu sách hướng dẫn chỉ định dầu tuần hoàn, tham khảo dòng dầu tuần hoàn Shell Morlina.

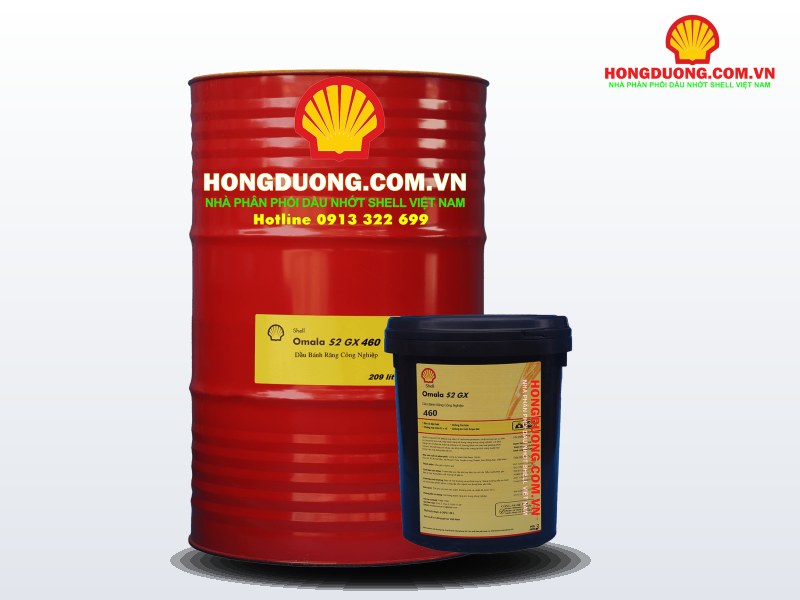

Các cấp dầu thường dùng khi thay: Omala S2 GX 220, Omala S2 GX 320, Omala S2 GX 460 và dầu tổng hợp Omala S4 GXV 220. Nếu chưa chắc hộp số cần loại dầu nào, xem bài dầu Shell Omala dùng cho hộp số tải nặng.
Lưu ý khi thay dầu hộp giảm tốc tại nhà máy miền Bắc
| Điều kiện | Ảnh hưởng | Cách xử lý |
|---|---|---|
| Mùa nồm ẩm (khoảng tháng 2 đến tháng 4) | Hơi ẩm vào qua bầu thông hơi, ngưng thành nước đáy hộp | Kiểm tra đáy dầu khi xả; thay bầu thông hơi định kỳ (SEW-Eurodrive khuyến nghị thay hằng năm); tránh mở nắp hộp lâu trong ngày nồm |
| Nắng nóng mùa hè, xưởng mái tôn | Nhiệt độ dầu cao, dầu oxy hóa nhanh | Đo nhiệt độ vỏ hộp vào giờ nóng nhất; hộp hay vượt ngưỡng cần rút ngắn chu kỳ hoặc xem xét dầu tổng hợp |
| Mùa đông vùng núi phía Bắc | Dầu nguội rất đặc, xả chậm, khó chảy hết | Chạy máy cho dầu ấm trước khi xả; đợi chảy đủ lâu |
| Nhà máy xi măng, mỏ, nghiền đá | Bụi rơi vào hộp khi mở nắp | Vệ sinh kỹ trước khi mở; che chắn khi nạp; dùng bầu thông hơi có lọc |
| Khu ven biển Hải Phòng, Quảng Ninh | Hơi muối gây gỉ nút xả, mặt bích | Thay gioăng, kiểm tra ren nút xả mỗi lần thay dầu |
Với nhà máy có nhiều hộp giảm tốc, nên lập kế hoạch thay dầu theo cụm và đặt dầu trước với một đại lý dầu nhớt công nghiệp có kho gần khu công nghiệp, để không phải dừng máy chờ hàng.
Sai lầm thường gặp khi thay dầu hộp giảm tốc
- Chỉ châm thêm, không bao giờ thay: dầu cũ đã oxy hóa và chứa mạt vẫn nằm trong hộp.
- Xả dầu khi nguội: cặn lắng lại đáy hộp, dầu mới bị nhiễm bẩn ngay.
- Nạp theo cảm tính: không tra lượng dầu theo tư thế lắp, dẫn đến thừa hoặc thiếu dầu.
- Châm dầu khác gốc: nhất là trộn PAG với dầu khoáng.
- Dùng lại gioăng nút xả cũ: gây rò rỉ chậm, mức dầu hụt dần mà không ai phát hiện. Cách phát hiện rò rỉ có trong bài kiểm tra rò rỉ dầu trong nhà máy.
- Không ghi sổ: không biết lần thay trước là bao giờ, dùng dầu gì, bao nhiêu lít.
Checklist sau khi thay dầu
- Đúng loại dầu, đúng cấp ISO VG theo nhãn máy.
- Mức dầu đúng sau khi chạy thử và dầu đã lắng.
- Không rò rỉ ở nút xả, nắp, phớt trục.
- Bầu thông hơi sạch, không bị tắc.
- Nhiệt độ và tiếng ồn bình thường sau vài giờ chạy tải.
- Mẫu dầu cũ đã gửi phân tích (nếu có kế hoạch).
- Sổ bảo dưỡng ghi đủ ngày, giờ máy, loại dầu, lượng dầu, người thực hiện.
Câu hỏi thường gặp
Theo sách hướng dẫn của hãng. Mốc tham khảo phổ biến là khoảng 10.000 giờ hoặc 2 năm với dầu khoáng, khoảng 20.000 giờ hoặc 4 năm với dầu tổng hợp ở nhiệt độ dầu khoảng 70°C; dầu nóng hơn hoặc môi trường khắc nghiệt thì thay sớm hơn.
Không bắt buộc. Nên súc khi dầu cũ quá bẩn, có nhiều cặn, sau sự cố hỏng bánh răng, hoặc khi đổi sang gốc dầu khác như PAG.
Không nên. Chỉ châm đúng loại đang dùng. Tuyệt đối không trộn dầu PAG với dầu khoáng hoặc PAO.
Tùy hãng. Một số motor giảm tốc nhỏ được nạp dầu từ nhà máy với chu kỳ rất dài; hãy đọc nhãn và sách hướng dẫn, vẫn kiểm tra rò rỉ và nhiệt độ định kỳ.
Kết luận
Thay dầu hộp giảm tốc đúng gồm ba việc: thay lần đầu sau chạy rà, thay định kỳ theo loại dầu và nhiệt độ dầu, và giữ mức dầu đúng giữa các lần thay. Xả dầu khi còn ấm, nạp đúng loại và đúng lượng theo tư thế lắp, ghi sổ đầy đủ là cách đơn giản nhất để hộp giảm tốc chạy bền.
